![](http://www.sharetechnote.com/image/36_211_TDD_DL_FrameStructure.png)
以下是各种TDD UL / DL配置的示例。
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_0_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_1_SpecialSubframeConfig_0_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_2_SpecialSubframeConfig_0_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_3_SpecialSubframeConfig_0_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_4_SpecialSubframeConfig_0_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_5_SpecialSubframeConfig_0_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_6_SpecialSubframeConfig_0_01.png)

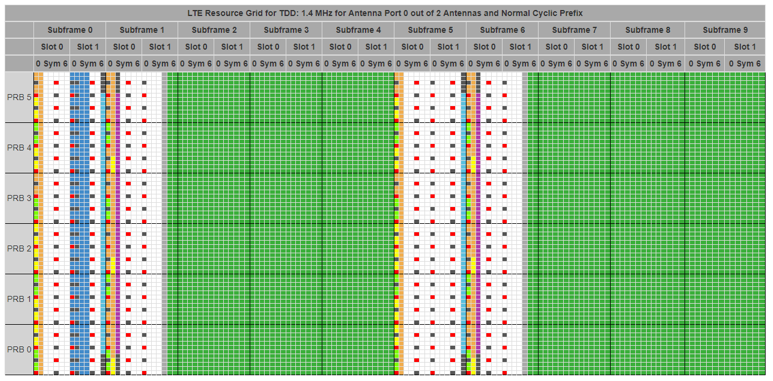

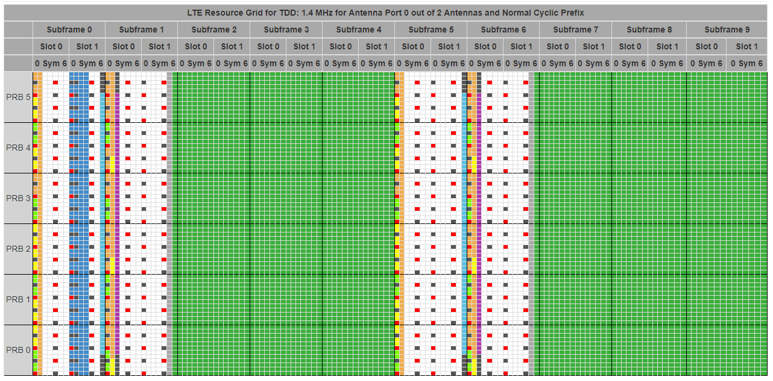

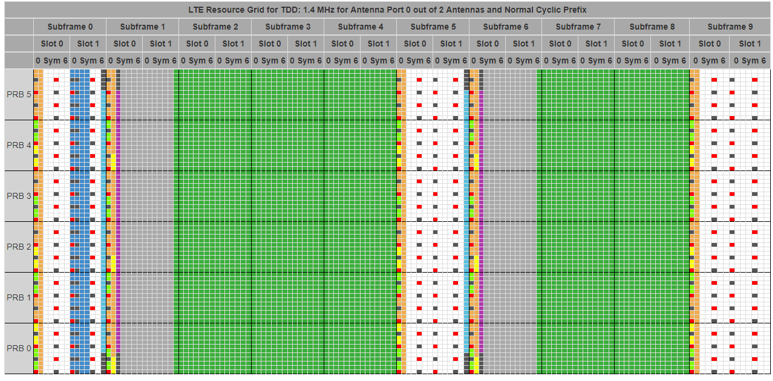

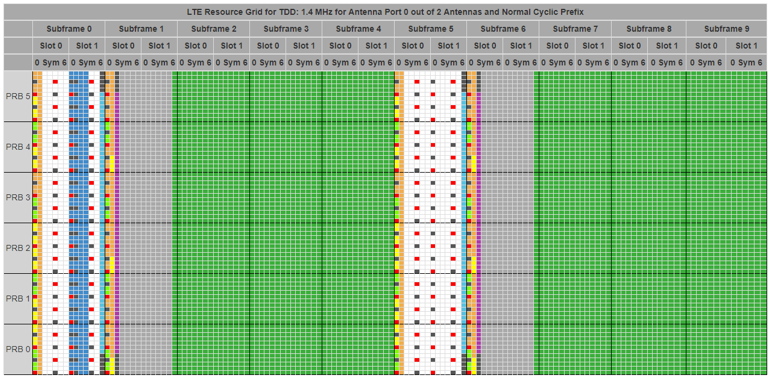

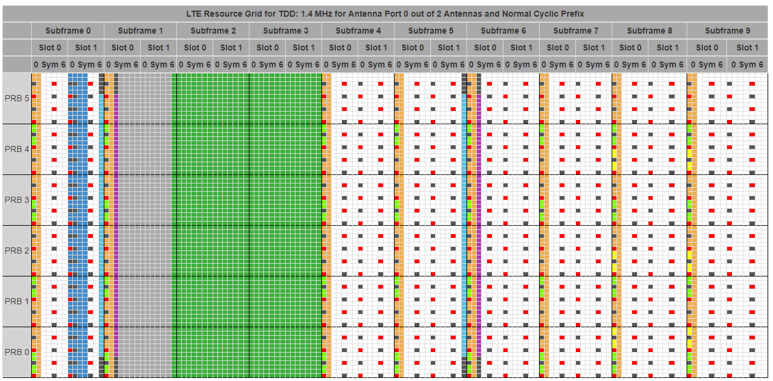

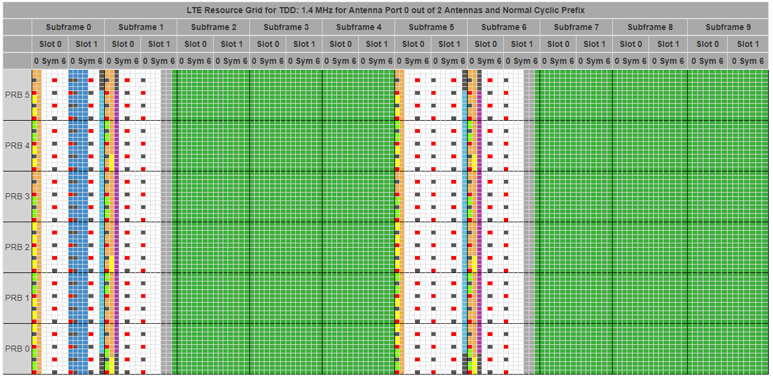

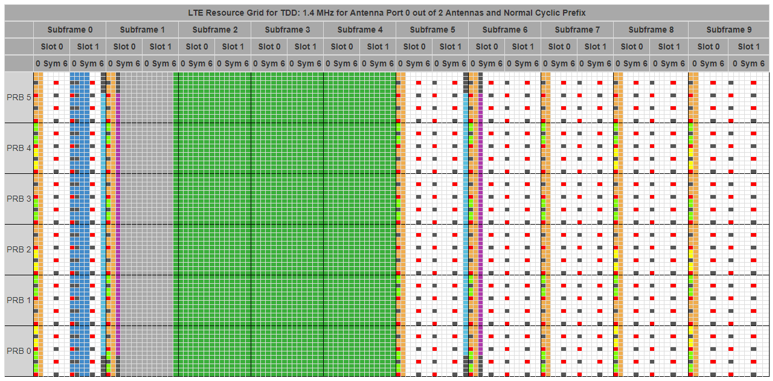

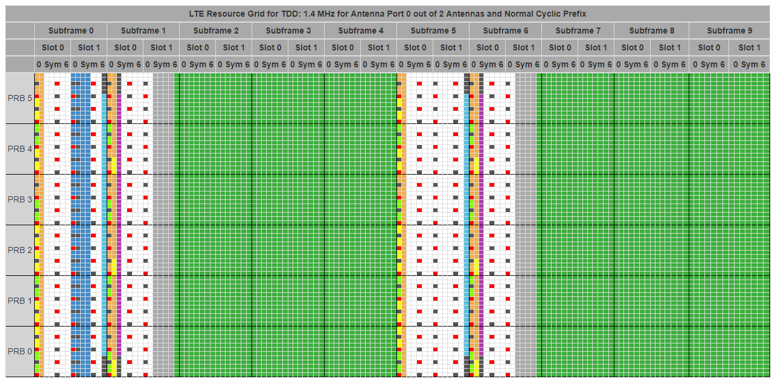

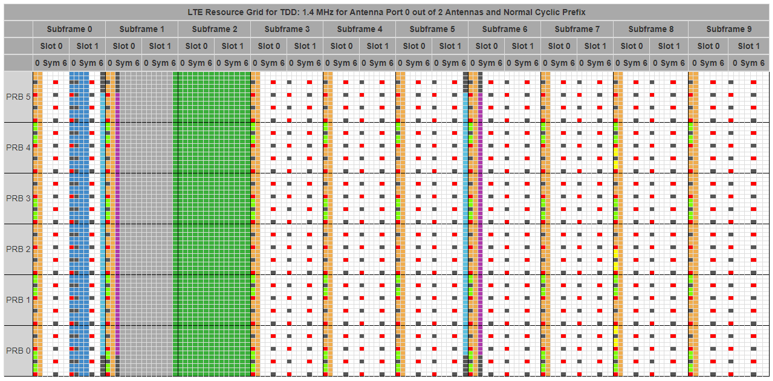

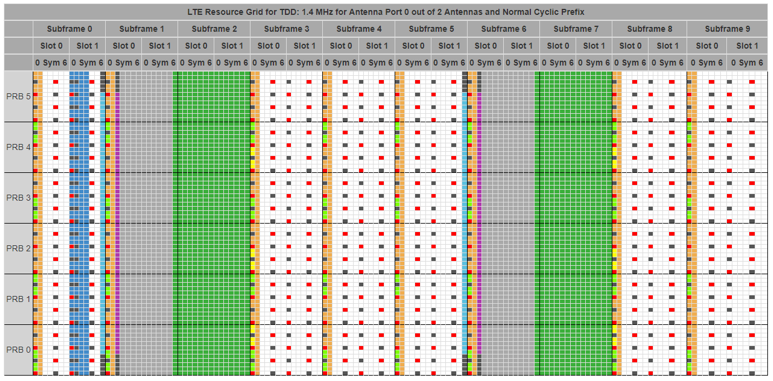

以下是显示具有不同特殊子帧配置的无线电资源网格的示例。在这些示例中,仅注意子帧0和子帧6中的符号结构如何变化。
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_0_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_1_01.png)

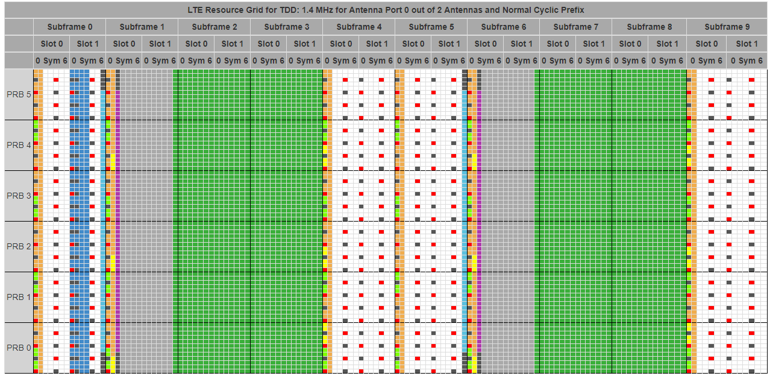

< TDD UL / DLConfiguration 0,特殊子帧配置2 >
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_2_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_3_01.png)

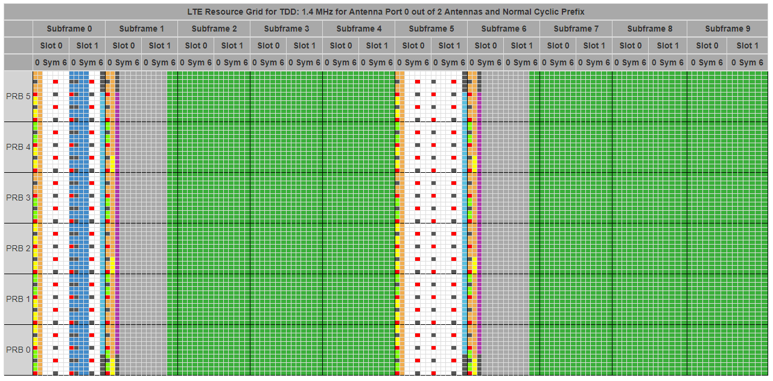

< TDD UL / DLConfiguration 0,特殊子帧配置4 >
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_4_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_5_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_6_01.png)

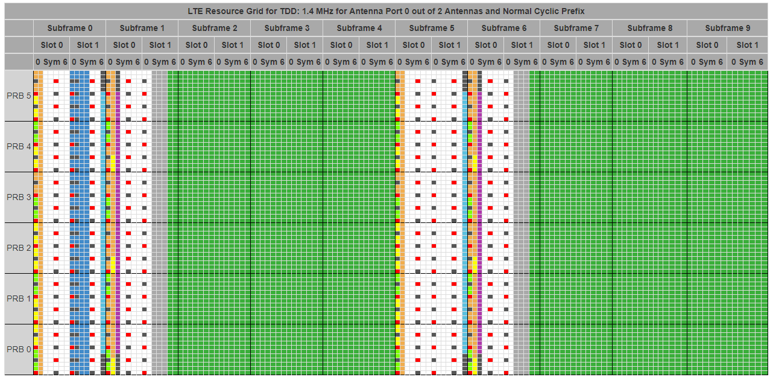

< TDD UL / DLConfiguration 0,特殊子帧配置7 >
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_7_01.png)
![](http://www.sharetechnote.com/image/TDD_UL_DL_Configuration_0_SpecialSubframeConfig_8_01.png)
![](http://www.ictbaike.com/wp-content/uploads/2023/09/image-2.webp)

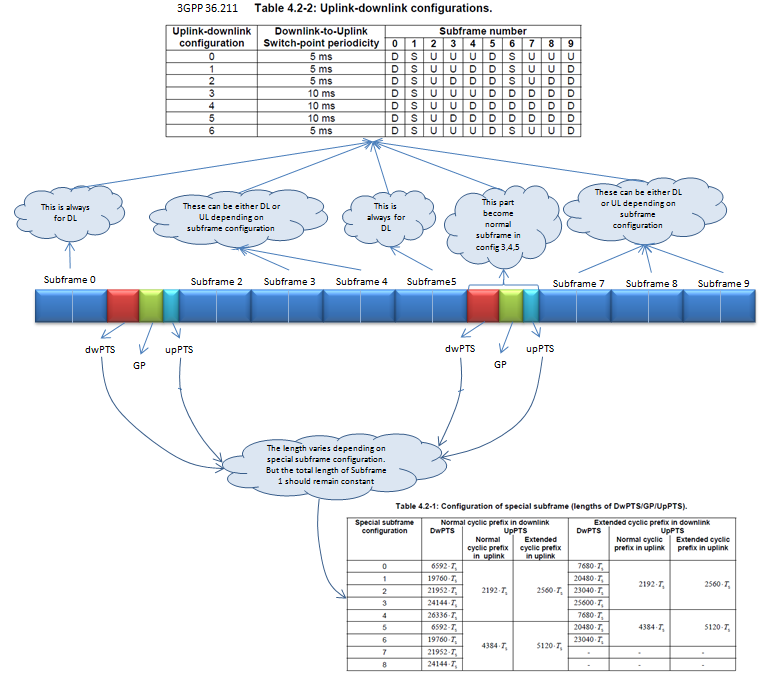

<TDD LTE帧结构> 以.
以下是各种TDD UL / DL配置的示例。
以下是显示具有不同特殊子帧配置的无线电资源网格的示例。在这些示例中,仅注意子帧0和子帧6中的符号结构如何变化。
< TDD UL / DLConfiguration 0,特殊子帧配置2 >
< TDD UL / DLConfiguration 0,特殊子帧配置4 >
< TDD UL / DLConfiguration 0,特殊子帧配置7 >
