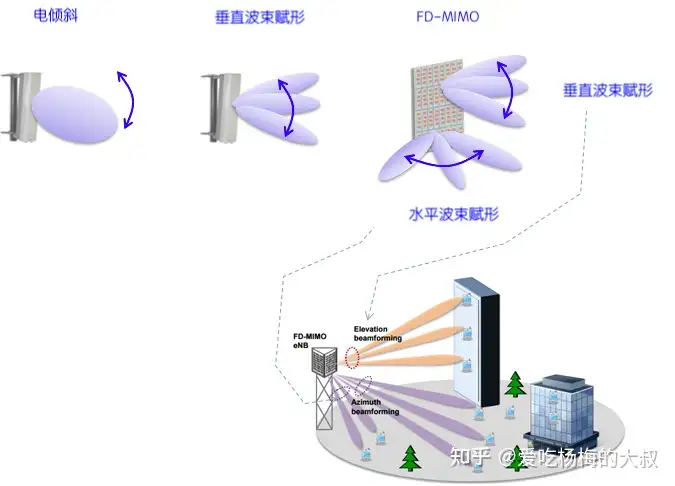

FD:Full Dimension代表全维度,因此,FD-MIMO代表全维度多入多出技术(Full Dimension Multi-Input-Multi-Output, FD-MIMO)。那么,这里的全维是什么意思?它表示天线系统,可以形成一个波束(beams)在水平和垂直方向,覆盖(集中)在三维空间的任何地方。下图为FD和传统多天线系统Multi-Antenna System的对比图。
![](https://pic2.zhimg.com/80/v2-0a8492c84032a0be380fb27972d4efc1_1440w.webp)

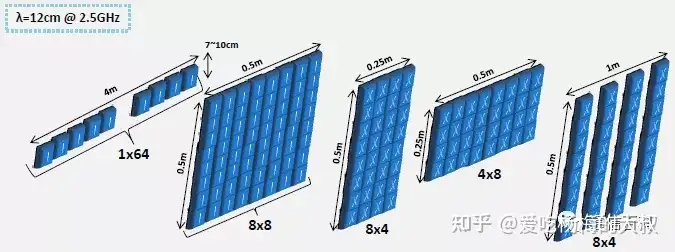

FD-MIMO的基本形式是矩形阵列。它可以是任何形式的矩形矩阵。以下形状系数适用于当前LTE频率范围。
![](https://pic1.zhimg.com/80/v2-ce0a02a3072cf3f5b950a46b746d2e80_1440w.webp)
mmWave的基本阵列与LTE基本相同,唯一的区别是由于与LTE相比波长小而导致的阵列尺寸不一样。如下图是27GHz频率范围的阵列尺寸。
![](https://pic3.zhimg.com/80/v2-ca937081437518022dfc33bcbef67696_1440w.webp)
那么FD-MIMO的最佳收发器结构是怎样的?
TR 36.897中建议的Tx模型如下:

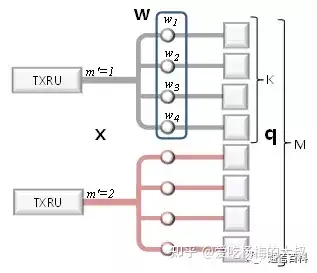

- TXRU虚拟化模型选项1:子阵列划分模型
![](https://pic1.zhimg.com/80/v2-0e88b72d2be9d5e6ba93ed2d67e3549c_1440w.webp)

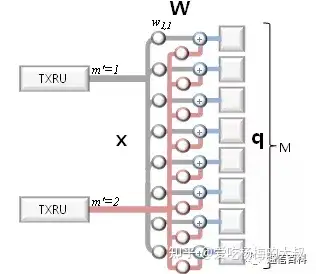

- TXRU虚拟化模型选项2:全连接模型
![](https://pic1.zhimg.com/80/v2-5755da6468ab4909db42f0c1d8f72ad8_1440w.webp)

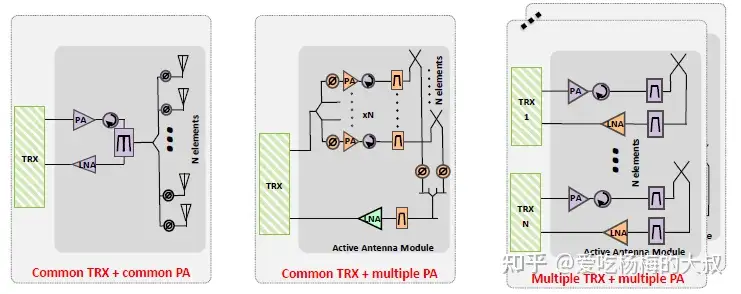

TR 36.897中给出的TRX模型如下:
![](https://pic2.zhimg.com/80/v2-fbf4e102e6e7690217e1043f03474c85_1440w.webp)
