近日，中国移动发布《中国移动2022年至2023年小型化接入PTN设备集中采购_中标候选人公示》。那么，究竟什么是小型化接入PTN，下面我们就来小聊一下。

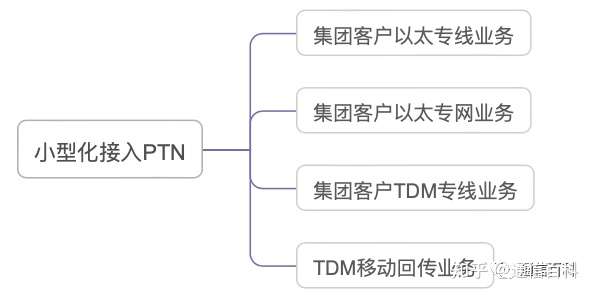

根据《中移动小型化接入PTN设备规范》(“阅读原文”提供了下载方式)，小型化接入PTN是定位于城域传送网与客户之间，完成大客户集团业务接入的设备模型。其应用场景包括：

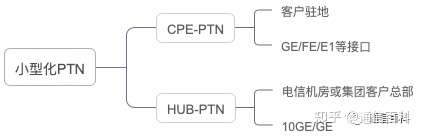

小型化接入PTN设备有两种类型：CPE-PTN和HUB-PTN。其中CPE-PTN主要应用在客户的分支驻地，多以GE/FE甚至E1接口为主，类似CPE-OTN。HUB-PTN则放置在客户总部或电信机房，多以10GE/GE接口上联到城域PTN/SPN网络为主，也可以回传至SDH汇聚节点。

另外，根据接口大小类型，小型化接入PTN也可以分为“小型化接入PTN-GE设备”和”小型化接入PTN-10GE设备”。当然，小型化接入PTN本质上还是PTN，因此也需要具备PTN相关的功能特性，能实现MPLS-TP分组交换能力，也包括丰富的OAM，QoS以及保护和同步技术(可选)。

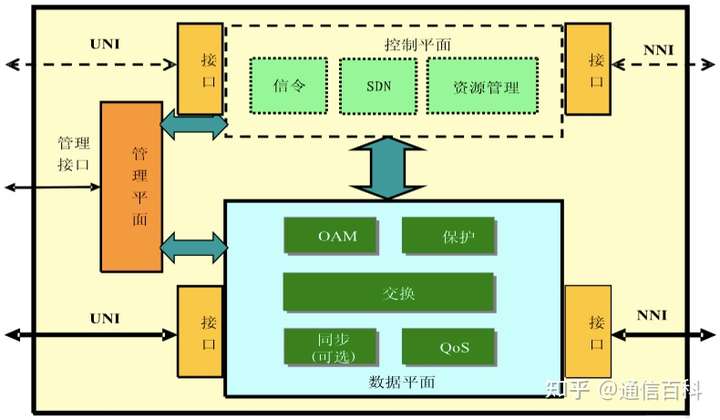

和PTN大设备一样，在架构上，小型化接入PTN通常也是由三个平面组成：数据平面、控制平面和管理平面。

其中控制平面包括信令、SDN、资源管理等模块，通过UNI和NNI接口也其他设备对接；数据平面则包括了OAM、保护、交换、QoS及可选的同步等模块，需具备UNI和NNI接口互通的能力，至少要做到业务互通。

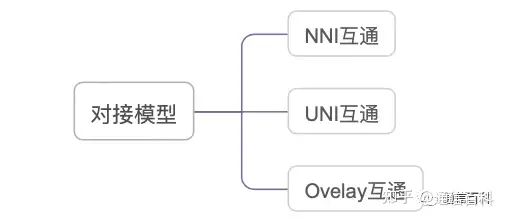

因此，根据场景的不同，小型化接入PTN设备互联互通时，通常有如下几种模式。

PS：UNI与NNI的主要区别是UNI接口承载了用户的原始报文，NNI接口处是PTN设备增加的MPLS标签处理后的报文。

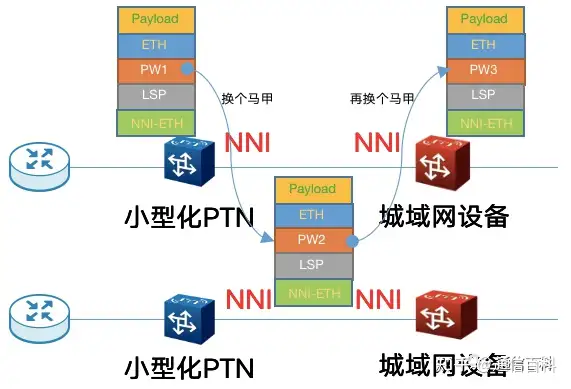

NNI互通：NNI对接NNI，指的是小型化PTN设备的NNI口对接城域SDH/PTN/SPN的NNI接口。此模型需要设备支持MS-PW(多段伪线)，两张网络在MPLS层面，采用标签交换转发报文的方式互通，PW在对接处发生改变。当异厂家对接时，NNI互通较复杂且难实现，无法做到端到端的PW/LSP保护。

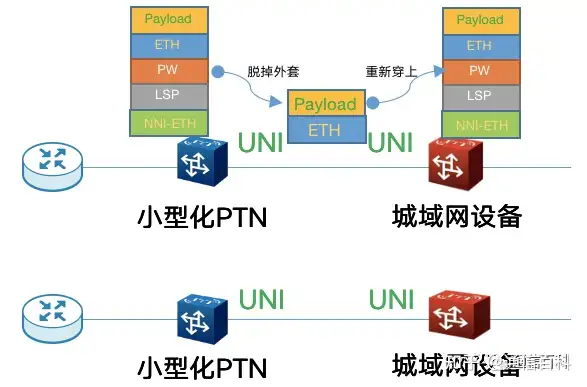

UNI互通：UNI对接UNI，业务报文和DCN报文在对接的接口上都是采用以太网的封装形式，在互联接口上将小型化PTN承载的业务落地，相连对接跑的是以太网业务。UNI互通模型最为简单。

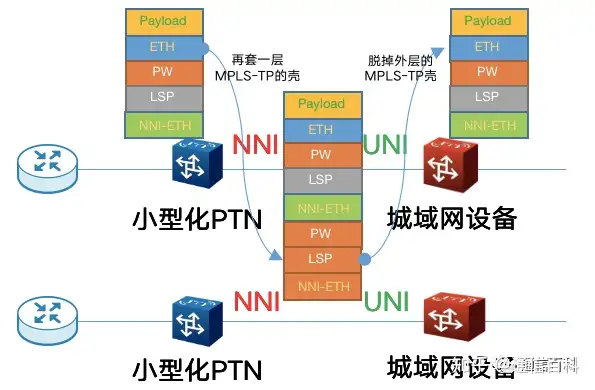

Overlay互通：NNI对接UNI，一种透明承载，相当于是Overlay模型互通。城域网会把所有CPE-PTN或HUB-PTN的上行业务报文和网管报文当做普通以太网报文，通过UNI接口将业务和网管信息汇聚到电信机房或客户总部的HUB-PTN上。Overlay互通较实惠且PTN功能最齐全。

一般来说，异厂家对接使用UNI互通和Overlay互通，当整个城域网和接入网都是同一厂家时，UNI互通、NNI互通和Overlay互通都可行。一般推荐Overlay模型，因为Overlay模式下，可以实现端到端的业务层OAM和PW/LSP保护能力。

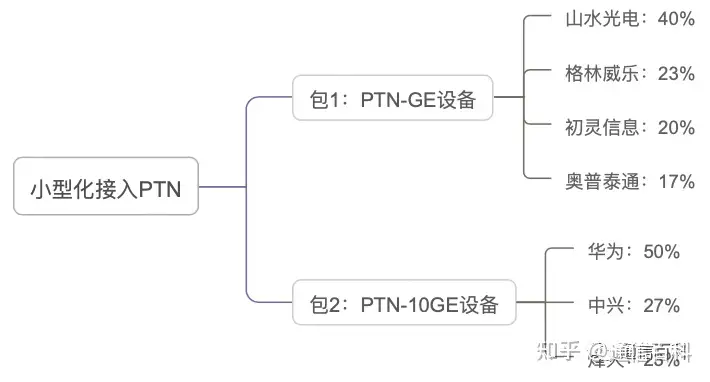

到此，我们已经对小型化接入PTN方案有了一个大概的认识。回到文章开头的中标公示。此次小型化接入PTN设备标包共包含两个包：包1：PTN-GE设备和PTN-10GE设备。

其中GE设备的集采在上个月公示，由重庆奥普泰、杭州初灵、江西山水和格林威尔中标等几个中小厂家中标。

近日开标的是PTN-10GE设备，由华为、中兴和烽火三大传统设备商中标。如上图所示，中标份额分别为50%，27%，23%。平均报价约为4482元/台。

至于报价是否过高或过低，需要具体分析设备模型，直观上可以看看每套设备上10GE端口的数量。报价太低，“寒气”之下，设备商和设计院估计也只能喝汤了。

目前，除了传统SDH/PTN/IPran/OTN承载方案，市场上出现了很多政企集客业务的接入技术。比如CPE-OTN设备(参考CPE OTN到底是什么)，SPN2.0支持FGU的小型化接入SPN设备(参考5G承载 SPN 2.0 技术是怎样的？)，以及OTN中的OSU小颗粒技术（参考OSU小颗粒技术及其标准进展是怎样的？）、

可谓是火拼政企业务接入市场“内卷”之下的百花齐放。或许改天可以聊一聊这些方案在技术和应用上的异同。

---
