什么是基于面板的上行波束选择?

为了在Rel-16中进行特定面板的波束选.

为了在Rel-16中进行特定面板的波束选择,同意为多面板部署指定上行发射波束选择,主要针对FR2,如下所示:

  • 增强Rel-15中规定的上下行发射波束选择,以减少延迟和开销
  • 为多面板部署指定上行发射波束选择,以便于特定面板波束的选择
  • 根据Rel-15中规定的波束故障恢复,为SCell指定波束故障恢复
  • 指定L1-RSRQ或L1-SINR的测量和报告

对于配备多个面板的UE,上行传输的特定面板波束选择可用于增强上行覆盖、传输鲁棒性和吞吐量,如以下用例所示:

对于波束/面板堵塞的情况:

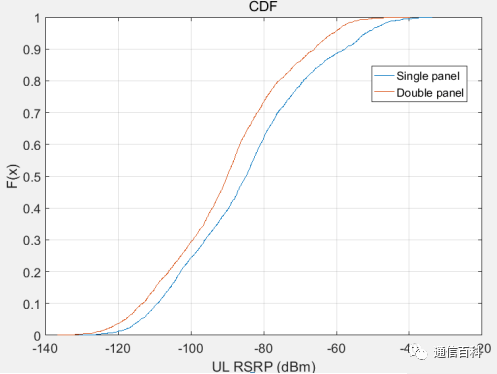

考虑到UE面板可能被阻塞或UE本身可能旋转,来自不同面板的波束可能更适合于不同的上行传输实例。在图1中,可以观察到,通过选择跨面板的最佳发射波束,上行RSRP大于-100dBm的概率增加。

添加图片注释,不超过 140 字(可选)

对于基于多面板的上行传输:

通过同时使用最佳上行面板/波束或多个面板来支持高秩上行传输,从而提高吞吐量。

对于UE间干扰的情况:

减少了用户间干扰,因为gNB将能够调度UE不使用产生强用户间干扰的Tx面板/波束。

对于gNB侧具有多个TRP的情况:

由于每个TRP可以独立地从一个UE面板调度PUSCH,因此具有非理想回程的方便NCJT传输。

为了在Rel-16中实现基于面板的上行波束选择,需要一些解决方案。

上行不是管理SRS的Panel指示

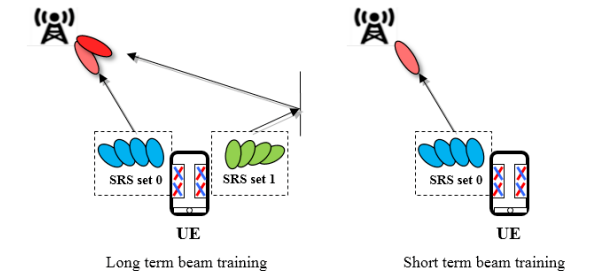

为了提高上行波束训练的效率并节省UE的功率,gNB可能需要选择一些UE Tx面板(而不是全部)进行波束训练。例如,可以基于长期波束训练的结果执行短期波束训练以提高效率,并且UE可以在短期波束训练期间关闭一些面板以节省功率。这如图2所示。

添加图片注释,不超过 140 字(可选)

在基于面板的波束训练中,需要向UE指示所选面板,以便UE只能使用所选面板执行上行波束扫描。

基于码本/非码本的上行传输的SRS的Panel指示

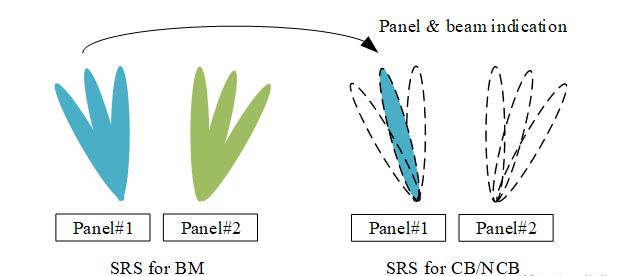

在FR2中,用于码本或基于非码本的上行传输的SRS传输将进行波束赋形(即使用模拟UE Tx波束)。CB/NCB(码本/非码本)的每个SRS资源可以通过参考RS指示(CSI-RS资源指示、SSB资源指示或SRS资源指示)配置一个上行波束。对于具有多个面板的UE,参考RS指示应包括面板指示和所选面板内的波束指示,以指示UE使用所选面板/波束传输SRS。这如图3所示。

添加图片注释,不超过 140 字(可选)

在波束对应的情况下,可以通过参考下行RS(例如CSI-RS资源指示符或SSB资源指示符)的指示来指示SRS的发射波束。然后,UE将使用用于接收下行RS的波束作为用于发送SRS的波束。

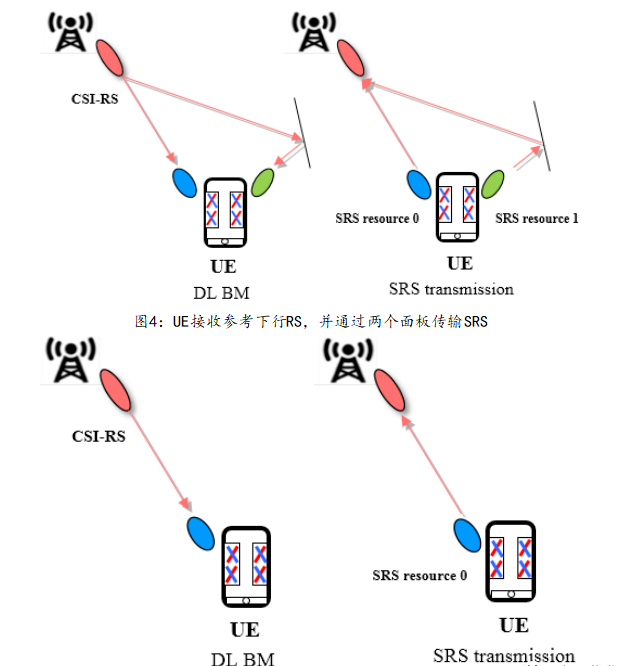

然而,对于具有多个面板的UE,如果gNB指示用于SRS传输的参考下行RS,则用于接收下行RS的波束可以来自一个或多个面板。因此,UE也应该使用相应的一个或多个面板来传输SRS,如图4和5所示。

然而,对于Rel-15设计,gNB不知道UE是使用一个还是多个面板来接收参考下行RS。此类信息应通过明示报告或暗示关联的方式告知gNB。这样,可以根据实际用于接收下行RS的面板配置SRS资源,并且可以减少gNB和UE之间的错位/模糊。

添加图片注释,不超过 140 字(可选)

对于Rel-15中基于CB的上行传输,最多可以配置2个SRS资源,这2个SRS资源可以用作:

  • 2个SRS资源中的每一个都对应于一个面板,2个SRS资源中的SRI可用于面板选择(假设两个面板都保持激活)。
  • 2个SRS资源中的每一个都对应于来自一个面板的波束,并且2个SRS资源中的SRI可用于波束选择。
  • 2个SRS资源中的每一个对应于一组天线端口,并且2个SRS资源中的SRI可用于2T4R或1T2R UE的天线选择。

为了使gNB能够为具有2个以上面板的UE执行面板选择,或者为了使gNB能够同时为PUSCH传输执行面板选择、波束选择和天线端口选择,在Rel-16中可能需要更多的SRS资源或SRS资源集。

对于Rel-15中基于NCB的上行传输,最多可以配置4个SRS资源,4个SRS资源可以用作:

  • 4个SRS资源中的每一个对应一个预编码器,并且如果UE具有一个面板,则4个SRS资源中的SRI可用于PUSCH传输的预编码器确定。
  • 4个SRS资源中的每一个对应于不同的面板,并且如果UE具有多个面板,则4个SRS资源中的SRI可用于预编码器确定以及用于PUSCH传输的面板选择。

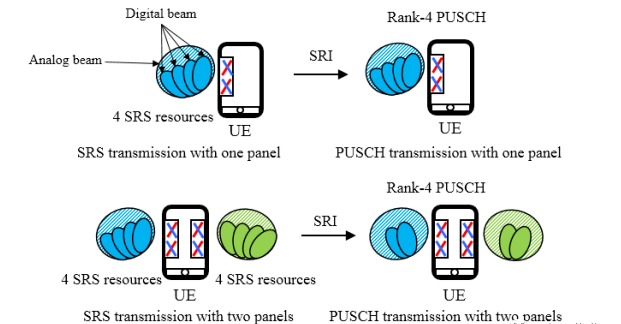

然而,当UE具有多个面板时,4个SRS资源可能不足以使gNB确定是使用一个面板还是多个面板来进行秩4 PUSCH传输。

添加图片注释,不超过 140 字(可选)

基于码本的上行传输的多面板指示

具有不同位置的多个面板可以提供足够的空间隔离,因此基于多面板的上行传输对于基于分集的传输和高秩传输都是有益的。在一些应用中(例如CPE),可以同时激活多个面板,因此可以同时用于PUSCH传输,而无需延迟面板激活。对于这些UE,可以为通过DCI的PUSCH传输指示多个面板。

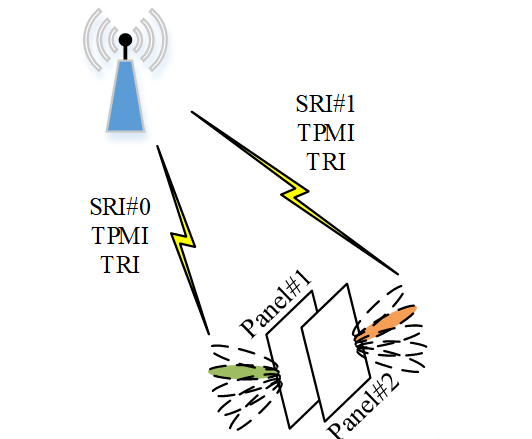

然而,对于Rel-15中基于CB的UL传输,由于只能指示对应于一个面板的一个SRS资源,因此不支持基于多面板(同时传输)的PUSCH传输。应考虑多面板指示,以支持多面板的PUSCH传输。

对于不同面板的同时传输,有两种情况。一种是从不同面板传输的不同数据流用于高秩传输,另一种是从不同面板传输的相同数据流用于稳健传输(基于分集)。对于从多个面板传输的相同数据流的情况,应校准面板,这意味着在这种情况下UE应支持相干传输。

添加图片注释,不超过 140 字(可选)

Rel-15支持波束特定功率控制。具体来说,根据使用特定波束传输的配置RS估计下行路损,并且功率调整基于上行波束指示。应扩展波束特定功率控制框架,以支持多面板部署。例如,可以指示用于路损估计的多个RS资源和多个TPC命令,以支持基于多面板的上行传输。

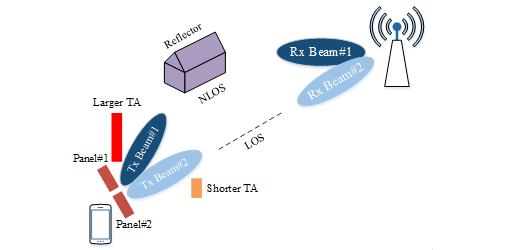

此外,如果在面板/波束之间使用相同的定时提前,解调性能可能会受到影响。如图8所示,当Panel#1和Panel#2用于PUSCH传输时,可以指示Panel#1上的Tx Beam#1的较大TA偏移和Panel#2上的Tx Beam#2的较小TA偏移。

添加图片注释,不超过 140 字(可选)

是否允许UE关闭其Tx面板

在Rel-15的后期已经讨论过,UE可能出于节能目的关闭其面板,并且当UE接收到repetition = On 的CSI-RS时,需要足够的时间来激活面板(即在先前关闭的面板上训练其Rx波束)。

上行传输也存在同样的问题。具体来说,如果UE在没有注意到gNB的情况下关闭其Tx面板,则gNB无法为上行传输配置适当的Tx面板/波束。为了使gNB能够知道UE侧的活动面板,UE Tx面板的激活和停用应由gNB控制,否则UE可能不会关闭其Tx面板。

UE面板的定义

在Rel-15中,未明确定义UE Tx面板。相反,它由SRS资源集隐式表示。这种隐式方法是否足够值得深入研究。可以考虑几个因素:

1.配置周期/半持久/非周期SRS资源时,需要考虑如何将配置的SRS资源集映射到UE面板,以及如何让gNB知道映射。

2.需要考虑如何适应下行接收所用有源面板总数与上行传输所用有源面板总数不同的情况。

3.对于可能未配置SRS的毫米波仅下行部署,需要考虑是否以及如何启用面板特定波束选择。

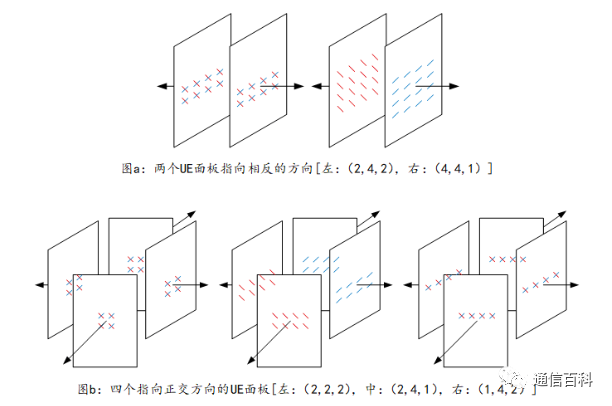

UE面板模型

添加图片注释,不超过 140 字(可选)
