5G前传G.owdm2的MWDM方案是怎样的?

最近,由中国移动提出的面向5G前传的MW.

最近,由中国移动提出的面向5G前传的MWDM技术终于在ITU-T立项提案。而在2020年的ITU-T SG15 Q6会议上,中国移动就已经提出过基于12波25G O-band WDM及半有源MWDM技术方案。


本次(ITU-T SG15)全会正式通过并明确将MWDM作为新立项标准G.owdm2的研究内容,从此中国移动的MWDM,与中国电信牵头的LWDN,中国联通牵头G.metro的DWDM方案一样,都有了自己的国际标准。


下面我们先来简单看看什么是半有源的MWDM方案?

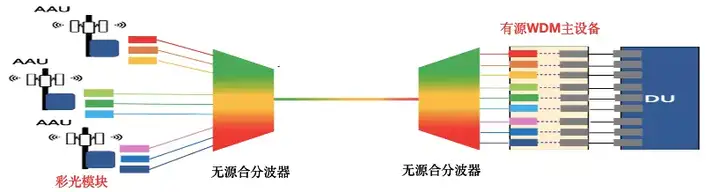

如上图所示,其方案组成主要包括AAU彩光模块、AAU侧无源波分复用器、DU侧的有源WDM主设备。既包含了有源的彩光模块和有源的WDM设备,又包含了无源的波分复用器。

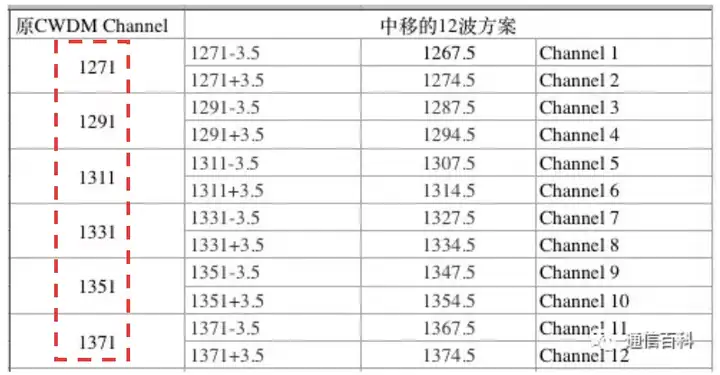

在波长分配上,MWDM则重用25G CWDM前6波,通过增加TEC(Thermal Electronic Cooler, 半导体制冷器)温度控制,左右偏移3.5nm波长,形成12个波长,波分分配方案用如下所示:

其中前8个波长搭配DML+PIN+TEC,后4个波长搭配DML+APD+TEC,以此满足10km链路预算。
以上是我们以前对MWDM技术的一些了解,那么本次立项的G.owdm要做些什么呢?

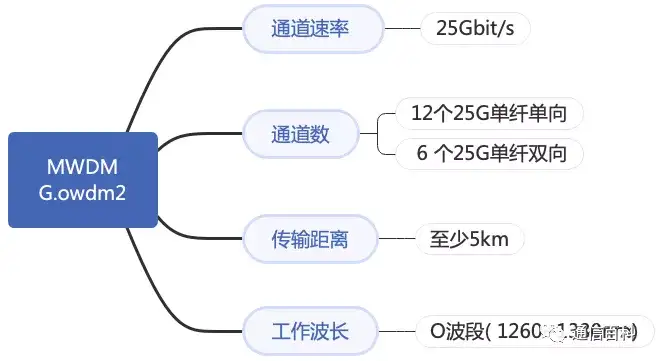

本次ITU-T立项的G.owdm2,其主要目的是为了提供5G前传的光学接口规范,在O波段(1260~1380nm)的单模光纤上,采用“black link”方法,优化基础的波分架构提升其传输距离。对MWDM系统的单通道接口特性规范,我们总结如下图:

根据上面的表述,对比最初的MWDM方案,明面上能看出的变化主要是通道数由最初的单一的12波*25G方案增加了6波单纤双向25G方案(现在为12波单纤单向+6波单纤双向)。这里的6波猜测应该是复用了CWDM的6波(1271,1291,1311,1331,1351,1371)。形式上,本次建议规范的6波/12波方案跟传统的CWDM方案有些类似了,CWDM共18波系统也可支持6/12波前传接入。
在传输距离方面要求至少5km,应该指的是12波方案中的前8波(DML+PIN+TEC)支持至少5km,后4波搭配APD满足中移的10km场景需求。以及6波方案中的前4波支持至少5km,后2波搭配APD支持至少10km。

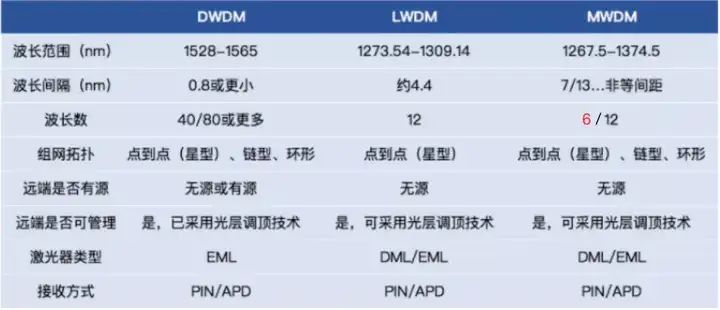

目前来看,国内几大运营商对5G前传方案基本上已经确定。下面简单罗列一下它们的区别:

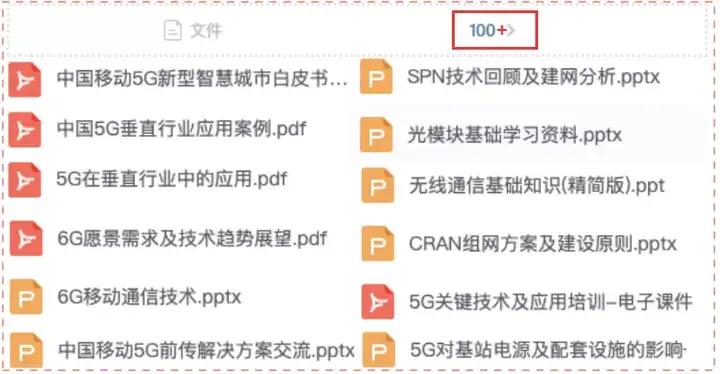

最后提个问题一起讨论:为什么国内没有运营商直接将CWDM方案复用为5G的前传方案?在通信百科的知识星球【通信文库】中整理了如下5G前传方案的相关文档:

  • 中国移动5G前传解决方案交流.pptx
  • 面向5G,综合承载的前传,光纤倍增解决方案.pptx
  • 5G承载与数据中心光模块白皮书终稿.pdf
  • 5G承载光模块白皮书.pdf
  • …….
