5G NR参考信号(DMRS,PTRS,SRS和CSI-RS)

为了提高协议效率并保证传输包含在一个时隙.

为了提高协议效率并保证传输包含在一个时隙或波束内而不必依赖其他时隙和波束,为此5G NR引入了以下四个主要参考信号。

  • 解调参考信号(DMRS)
  • 相位跟踪参考信号(PTRS)
  • 探测参考信号(SRS)
  • 信道状态信息参考信号(CSI-RS)

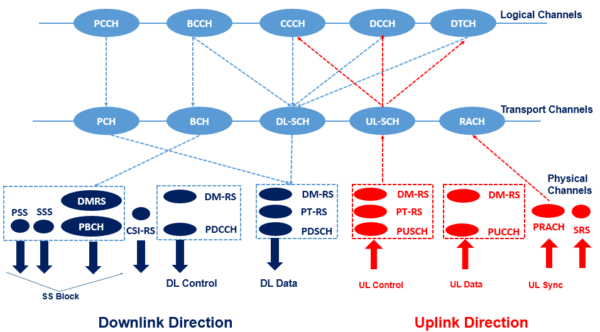

下图描述了与不同物理信道关联的参考信号映射关系。


与LTE相比,NR的新增功能 :

  • 在NR中,没有小区特定参考信号(C-RS)
  • 引入了新的参考信号PTRS用于时间/频率跟踪
  • 为下行链路和上行链路信道引入了DMRS
  • 在NR中,仅在必要时(如LTE中不断交换参考信号来管理链路),才发送参考信号。

解调参考信号(DMRS)

DMRS是特定于特定UE的,用于估计无线信道。系统可以对DMRS进行波束赋形,将其保留在计划的资源内,并且仅在必要时在DL或UL中传输它。另外,可以分配多个正交DMRS以支持MIMO传输。该网络会尽早为用户提供DMRS信息,以满足低延迟应用程序所需的初始解码要求,但它也偶尔为信道变化不大的低速场景提供此信息。在跟踪信道快速变化的高移动性场景中,它可能会增加DMRS信号(称为“附加DMRS”)的传输速率。

  • DMRS是指解调参考信号
  • 接收机将其用于无线信道估计以解调相关的物理信道
  • DMRS设计和映射特定于每个下行链路和上行链路NR信道,通过NR-PBCH,NR-PDCCH,NR-PDSCH,NR-PUSCH,NR-PUSCH
  • DMRS特定于特定UE,并按需传输
  • DMRS可以对DMRS进行波束形成,并保留在计划的资源中,并且仅在必要时在DL或UL中传输它
  • 可以分配多个正交DMRS以支持MIMO传输。

相位跟踪参考信号(PTRS)
